DIN Norm

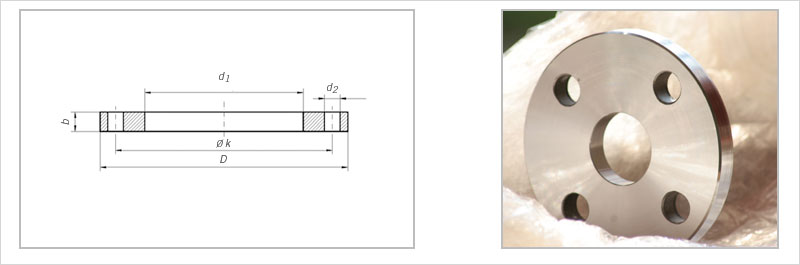

DIN 2573 PN6




Pipe Flange Screws Weight of a flange
(7,85 Kg/dm3)
Rated
Diameter
d1 d5 D b c k Number Thread d2 Kg
ISO Series 1 DIN Series 2
15 - 20 21 80 12 5 55 4 M 10 11 0,41
21,3 - 22
20 - 25 26 90 14 5 65 4 M 10 11 0,6
26,9 - 27,6
25 - 30 31 100 14 5 75 4 M 10 11 0,74
33,7 - 34,4
32 - 38 39 120 16 5 90 4 M 12 14 1,19
42,4 - 43,1
40 - 44,5 45,5 130 16 5 100 4 M 12 14 1,39
48,3 - 49
50 - 57 58,1 140 16 6 110 4 M 12 14 1,53
60,3 - 61,1
65 76,1 - 77,1 160 16 6 130 4 M 12 14 1,89
80 88,9 - 90,3 190 18 7 150 4 M 16 18 2,98
100 - 108 109,6 210 18 7 170 4 M 16 18 3,46
114,3 - 115,9
125 - 133 134,8 240 20 7 200 8 M 16 18 4,6
139,7 - 141,6
150 - 159 161,1 265 20 7 225 8 M 16 18 5,22
168,3 - 170,5
200 219,1 - 221,8 320 22 7 280 8 M 16 18 7,15
250 - 267 270,2 375 24 7 335 12 M 16 18 9,61
273 - 276,2
300 323,9 - 327,6 440 24 7 395 12 M 20 22 12,6
350 355,6 - 359,7 490 26 7 445 12 M 20 22 15,6
- 368 372,2
400 406,4 - 411 540 28 7 495 16 M 20 22 18,4
- 419 423,7
(450)* 457 - 462,5 595 30 7 550 16 M 20 22 21,4
500 508 - 531,6 645 30 7 600 20 M 20 22 24,6
