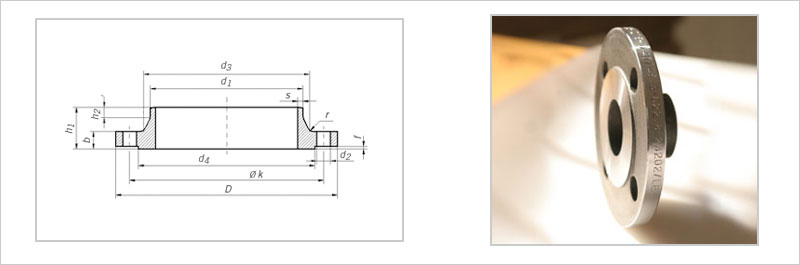

DIN 2632 PN10




Pipe Flange Neck Raised face Screws Weight of a flange
(7,85 Kg/dm3)
Rated
Diameter		 d1 D b k h1 d3 s r h2 d4 f Number Thread d2 Kg
ISO Series 1 DIN Series 2
15 - 20 95 14 65 35 30 2 4 6 45 2 4 M 12 14 0,648
21,3 - 32
20 - 25 105 16 75 38 38 2,3 4 6 58 2 4 M 12 14 0,952
26,9 - 40
25 - 30 115 16 85 38 42 2,6 4 6 68 2 4 M 12 14 1,14
33,7 - 45
32 - 38 140 16 100 40 52 2,6 6 6 78 2 4 M 16 18 1,69
42,4 - 56
40 - 44,5 150 16 110 42 60 2,6 6 7 88 3 4 M 16 18 1,86
48,3 - 64
50 - 57 165 18 125 45 72 2,9 6 8 102 3 4 M 16 18 2,53
60,3 - 75
65 76,1 - 185 18 145 45 90 2,9 6 10 122 3 4 M 16 18 3,06
80 88,9 - 200 20 160 50 105 3,2 8 10 138 3 8 M 16 18 3,7
100 - 108 220 20 180 52 125 3,6 8 12 158 3 8 M 16 18 4,62
114,3 - 131
125 - 133 250 22 210 55 150 4 8 12 188 3 8 M 16 18 6,3
139,7 - 156
150 - 159 285 22 240 55 175 4,5 10 12 212 3 8 M 20 22 7,75
168,3 - 184
200 219,1 - 340 24 295 62 235 5,9 10 16 268 3 8 M 20 22 11,3
250 - 267 395 26 350 68 285 6,3 12 16 320 3 12 M 20 22 14,7
273 - 292
300 323,9 - 445 26 400 68 344 7,1 12 16 370 4 12 M 20 22 17,4
350 355,6 - 505 26 460 68 385 7,1 12 16 430 4 16 M 20 22 23,6
- 368 21,6
400 406,4 - 565 26 515 72 440 7,1 12 16 482 4 16 M 24 26 28,6
- 419 26,2
(450) 457 - 615 28 565 72 488 7,1 12 16 532 4 20 M 24 26 31,5
500 508 - 670 28 620 75 542 7,1 12 16 585 4 20 M 24 26 38,1
600 610 - 780 28 725 80 642 7,1 12 18 685 5 20 M 27 30 44,6
700 711 - 895 30 840 80 745 8 12 18 800 5 24 M 27 30 62,4
800 813 - 1015 32 950 90 850 8 12 18 905 5 24 M 30 33 84,1
900 914 - 1115 34 1050 95 950 10 12 20 1005 5 28 M 30 33 98,5
1000 1016 - 1230 34 1160 95 1052 10 16 20 1110 5 28 M 33 36 115
1200 1220 - 1455 38 1380 115 1255 11 16 25 1330 5 32 M 36 39 182
1400 1420 - 1675 42 1590 120 1460 12 16 25 1535 5 36 M 39 42 248
1600 1620 - 1915 46 1820 130 1665 14 16 25 1760 5 40 M 45 48 347
1800 1820 - 2115 50 2020 140 1868 15 16 30 1960 5 44 M 45 48 430
2000 2020 - 2325 54 2230 150 2072 16 16 30 2170 5 48 M 45 48 539
2200 2220 - 2550 58 2440 160 2275 18 18 35 2370 6 52 M 52 56 658
2400 2420 - 2760 62 2650 170 2478 20 18 35 2570 6 56 M 52 56 825
2600 2620 - 2960 66 2850 180 2680 22 18 40 2780 6 60 M 52 56 979
2800 2820 - 3180 70 3070 190 2882 22 18 40 3000 6 64 M 52 56 1156
3000 3020 - 3405 75 3290 200 3085 24 18 45 3210 6 68 M 56 62 1402
