DIN Norm



PLATE

WELDING NECK

THREADED

BLIND

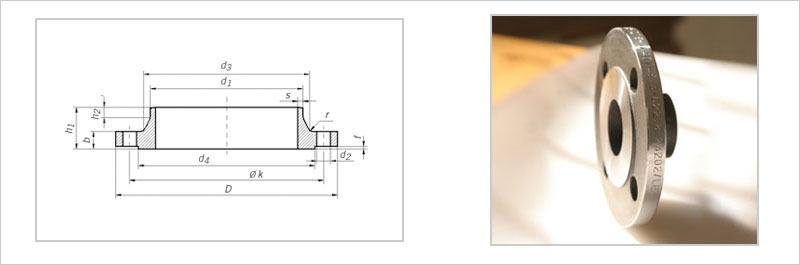

DIN 2633 PN16




Pipe Flange Neck Raised face Screws Weight of a flange
(7,85 Kg/dm3)
Rated
Diameter		 d1 D b k h1 d3 s r h2 d4 f Number Thread d2 Kg
ISO Series 1 DIN Series 2
15 - 20 95 14 65 35 30 2 4 6 45 2 4 M 12 14 0,648
21,3 - 32
20 - 25 105 16 75 38 38 2,3 4 6 58 2 4 M 12 14 0,952
26,9 - 40
25 - 30 115 16 85 38 42 2,6 4 6 68 2 4 M 12 14 1,14
33,7 - 45
32 - 38 140 16 100 40 52 2,6 6 6 78 2 4 M 16 18 1,69
42,4 - 56
40 - 44,5 150 16 110 42 60 2,6 6 7 88 3 4 M 16 18 1,86
48,3 - 64
50 - 57 165 18 125 45 72 2,9 6 8 102 3 4 M 16 18 2,53
60,3 - 75
65 76,1 - 185 18 145 45 90 2,9 6 10 122 3 4 M 16 18 3,06
80 88,9 - 200 20 160 50 105 3,2 8 10 138 3 8 M 16 18 3,7
100 - 108 220 20 180 52 125 3,6 8 12 158 3 8 M 16 18 4,62
114,3 - 131
125 - 133 250 22 210 55 150 4 8 12 188 3 8 M 16 18 6,3
139,7 - 156
150 - 159 285 22 240 55 175 4,5 10 12 212 3 8 M 20 22 7,75
168,3 - 184
(175) 193,7 - 315 24 270 60 210 5,4 10 12 242 3 8 M 20 22 9,85
200 219,1 - 340 24 295 62 235 5,9 10 16 268 3 12 M 20 22 11
250 - 267 405 26 355 70 285 6,3 12 16 320 3 12 M 24 26 15,6
273 - 292
300 323,9 - 460 28 410 78 344 7,1 12 16 378 4 12 M 24 26 22
350 355,6 - 520 30 470 82 390 8 12 16 438 4 16 M 24 26 31,2
- 368 28,8
400 406,4 - 580 32 525 85 445 8 12 16 490 4 16 M 27 30 39,3
- 419 36,3
(450) 457 - 640 34 585 85 490 8 12 16 550 4 20 M 27 30 44,3
500 508 - 715 34 650 90 548 8 12 16 610 4 20 M 30 33 61
600 610 - 840 36 770 95 652 8,8 12 18 725 5 20 M 33 36 75,4
700 711 - 910 36 840 100 755 8,8 12 18 795 5 24 M 33 36 77
800 813 - 1025 38 950 105 855 10 12 20 900 5 24 M 36 39 101
900 914 - 1125 40 1050 110 955 10 12 20 1000 5 28 M 36 39 122
1000 1016 - 1255 42 1170 120 1058 10 16 22 1115 5 28 M 39 42 162
1200 1220 - 1485 48 1390 130 1262 13 16 30 1330 5 32 M 45 48 243
1400 1420 - 1685 52 1590 145 1465 14 16 30 1530 5 36 M 45 48 323
1600 1620 - 1930 58 1820 160 1668 16 16 35 1750 5 40 M 52 56 479
1800 1820 - 2130 62 2020 170 1870 17,5 16 35 1950 5 44 M 52 56 599
2000 2020 - 2345 66 2230 180 2072 20 16 40 2150 5 48 M 56 62 719
